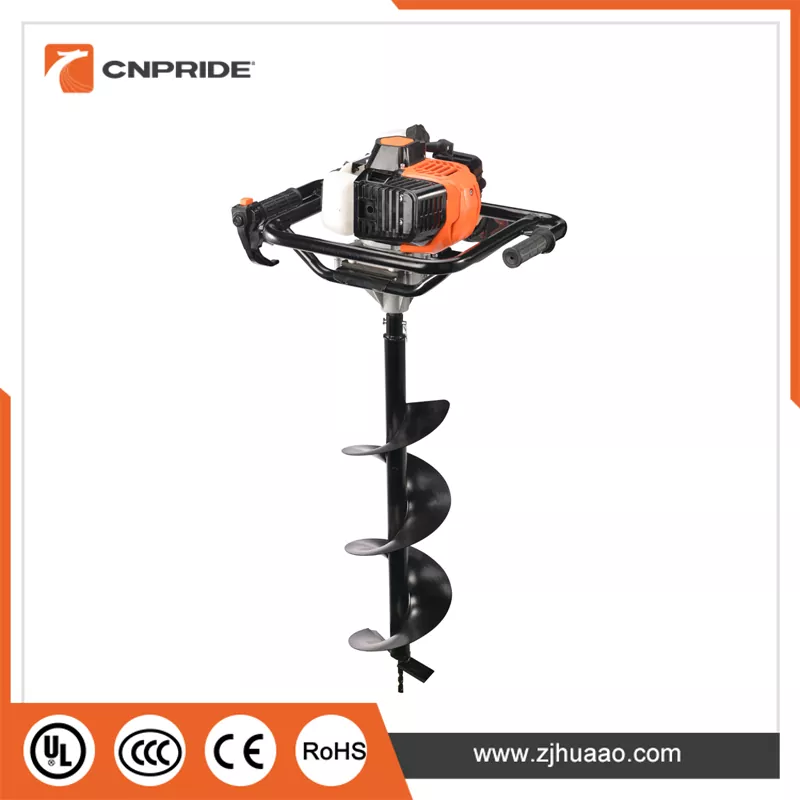

إن Gasoline Earth Auger عبارة عن آلة حفر محمولة تعمل بمحرك ومصممة لاختراق الأرض بكفاءة. فهو يجمع بين قوة محرك الاحتراق الداخلي ثنائي الشوط ونظام النقل الميكانيكي وأداة القطع، مما يجعله أداة أساسية لمهام تتراوح من تركيب السياج وزراعة الأشجار إلى أخذ عينات التربة وأعمال البناء. توفر هذه المقالة تحليلاً عميقًا يركز على الهندسة لـ Gasoline Earth Auger، واستكشاف مجموعة نقل الحركة والهندسة الميكانيكية والميكانيكا التشغيلية وآليات السلامة.

مصدر الطاقة: خصائص المحرك ثنائي الشوط

في قلب معظم المحمولةمثاقب الأرض البنزينهو محرك بنزين ثنائي الأشواط وأسطوانة واحدة يتم تبريده بالهواء. تم اختيار هذا النوع من المحركات لنسبة القوة إلى الوزن الاستثنائية والبساطة الميكانيكية، وكلاهما ضروري للمعدات المحمولة أو خفيفة الوزن التي تعمل في البيئات الخارجية النائية.

• الإزاحة وإخراج الطاقة: تتراوح إزاحة المحرك عادةً من 52 سم مكعب في طرازات المبتدئين إلى 80 سم مكعب أو أعلى في المتغيرات الثقيلة. يُترجم هذا الإزاحة إلى مخرجات طاقة تبلغ حوالي 1.8 كيلو واط (2.4 حصان) إلى 3 كيلو واط (4 حصان). يخضع منحنى الطاقة لسرعة المحرك، حيث تعمل معظم الوحدات بسرعات عدم تحميل تتراوح من 2100 إلى 8500 دورة في الدقيقة، مما يوفر عزم الدوران من خلال علبة تروس التخفيض إلى مغزل الإخراج.

• نظام الوقود والتشحيم: على عكس المحركات رباعية الأشواط، تتطلب الدورة ثنائية الأشواط مزيجًا من زيت الوقود المختلط مسبقًا. تبلغ نسبة الخلط القياسية الصناعية عادةً 25:1 أو 40:1 (البنزين إلى زيت ثنائي الشوط)، اعتمادًا على مواصفات الشركة المصنعة ودرجة الزيت. لتحسين موثوقية البدء البارد، تشتمل معظم الوحدات على لمبة أولية (مضخة وقود) أعلى المكربن، مما يسمح للمشغل بسحب الوقود يدويًا إلى وعاء المكربن ​​قبل السحب الأول. تتراوح سعة خزان الوقود بشكل عام من 1.0 إلى 1.2 لتر، مما يوفر وقت تشغيل كافيًا للعمليات الميدانية الممتدة.

• نظام الإشعال والبدء: يستخدم نظام الإشعال وحدة إشعال بتفريغ المكثف (CDI)، والتي توفر شرارة مستقرة عالية الجهد بدون طاقة خارجية. يتم البدء عن طريق بادئ الارتداد (سلك السحب)، الذي يقوم بتشغيل دولاب الموازنة للمحرك عند سحبه. تكمن الميزة الهندسية لهذا النظام في استقلاله التام عن الشبكات الكهربائية، مما يضمن التشغيل الموثوق به في المناطق البرية النائية والتضاريس الجبلية ومواقع العمل الأخرى خارج الشبكة.

الهندسة الميكانيكية: من المحرك إلى مثقاب الحفر

يتضمن نقل الطاقة الميكانيكية من المحرك إلى الأرض عدة مكونات مهمة مصممة لإدارة عزم الدوران وتقليل السرعة وعزل الاهتزاز.

قابض الطرد المركزي ومنطق مشاركة الطاقة: يتم تثبيت قابض الطرد المركزي بين مخرج العمود المرفقي للمحرك ومدخل علبة التروس. ويخضع مبدأ تشغيله لقوة الطرد المركزي: عند السرعات البطيئة، تظل أحذية القابض منسحبة تحت ضغط الزنبرك، ولا تنقل أي طاقة. عندما يفتح الخانق وترتفع سرعة المحرك إلى عتبة التعشيق (عادة 2500-3000 دورة في الدقيقة)، تتوسع الأحذية إلى الخارج بسبب قوة الطرد المركزي، مما يؤدي إلى تعشيق أسطوانة القابض ونقل الطاقة بسلاسة إلى علبة التروس. تنقسم الأهمية الهندسية لهذا التصميم إلى شقين: تظل لقمة البريمة ثابتة تمامًا في وضع الخمول، مما يعزز سلامة المشغل ويمنع التآكل غير الضروري واستهلاك الوقود أثناء تحديد الموضع.
مضاعفة عزم الدوران - الوظيفة الأساسية لعلبة التروس: إن سرعة المحرك العالية وعزم الدوران المنخفض غير متوافق مع متطلبات الحفر، التي تتطلب عزم دوران مرتفعًا عند سرعات دوران منخفضة. وبالتالي، يعد صندوق التروس المخفض مكونًا حاسمًا في نظام نقل الحركة. تتضمن التكوينات الشائعة تقليل التروس الكوكبية أو تقليل التروس الحلزونية ذات العمود المتوازي، مع نسب تخفيض تتراوح عادةً من 15:1 إلى 40:1. بعد التخفيض، يتم تقليل سرعة إخراج المغزل إلى ما يقرب من 150 إلى 200 دورة في الدقيقة، وهو النطاق الأمثل لقطع التربة. توفر هذه السرعة سرعة قطع كافية مع منع انزلاق لقمة الحفر وقذف التربة وفقدان التحكم في المشغل.
عزم الدوران التفاعلي وتخميد الاهتزاز: يعد هذا تحديًا هندسيًا يتم التغاضي عنه بشكل متكرر ولكنه بالغ الأهمية في تصميم Gasoline Earth Auger. عندما تقطع لقمة الحفر التربة، تمارس التربة عزمًا تفاعليًا متساويًا ومعاكسًا على لقمة الحفر، والذي ينتقل مباشرة عبر جسم الآلة إلى مقابض المقبض. إذا تجاوزت قوة رد الفعل هذه المستويات التي يمكن التحكم فيها، فيجب على المشغل أن يبذل مجهودًا بدنيًا كبيرًا للحفاظ على الاستقرار، مما يؤدي إلى إجهاد شديد في العضلات وإصابة محتملة في المعصم أثناء الاستخدام لفترة طويلة. تعالج الطرازات الحديثة المتقدمة هذه المشكلة من خلال تصميم إطار مخفف للاهتزاز — باستخدام البطانات العازلة المطاطية أو هياكل المخمدات الزنبركية لفصل الاتصال الصلب بين مجموعة المحرك/علبة التروس ومقابض المقبض، مما يقلل بشكل كبير من الاهتزازات المنقولة وأحمال الصدمات العابرة.

هندسة اوجير بت وميكانيكا القطع

القدرة التشغيلية للاوجير الارض البنزينلا يعتمد فقط على الطاقة وناقل الحركة ولكن أيضًا على عنصر القطع الطرفي - لقمة البريمة. هندستها أكثر تعقيدًا بكثير من اللوحة الحلزونية البسيطة. إنه هيكل مركب تم تحسينه من خلال ديناميكيات الموائع وميكانيكا التربة.

1. وظيفة الطيران وإخلاء الرقائق: يتكون جسم القطعة من أنبوب فولاذي مركزي مع رحلات حلزونية مستمرة ملحومة على طوله. يحدد القطر الخارجي للرحلات قطر الثقب (تشمل المواصفات الشائعة 100 مم، 150 مم، 200 مم، 300 مم، والأحجام المخصصة). تعد الزاوية الحلزونية للرحلات معلمة مهمة: فالزاوية الضحلة بشكل مفرط تخلق مقاومة عالية لإخلاء الرقاقة وكفاءة منخفضة؛ تؤدي الزاوية شديدة الانحدار إلى قفل لقمة الحفر ذاتيًا (حيث تفشل التربة المقطوعة في الخروج من الحفرة، مما يؤدي إلى تشويش لقمة الحفر). تملي الممارسات الهندسية تصميمات زاوية حلزونية مميزة لأنواع التربة المختلفة - تتطلب كل من التربة الرملية والتربة الطينية والأرض المتجمدة والتربة الحصوية تحسينًا محددًا للزاوية.

2. النقطة التجريبية وحافة القطع - آلية الاختراق: يتميز الجزء السفلي من اللقم بالنقطة التجريبية، وعادة ما تكون بنية مخروطية أو متقاطعة الشكل غالبًا ما تكون مائلة بإدراج كربيد أسمنتي. وتتمثل وظيفتها في توفير الاستقرار المركزي أثناء المرحلة الأولية من الحفر، مما يمنع لقمة الحفر من الانزلاق أو الانحراف عند ملامستها للأرض. مباشرة فوق النقطة التجريبية توجد حواف القطع الرئيسية، التي تؤثر زواياها الهندسية - زاوية الميل، وزاوية الخلوص، وميل حافة القطع - بشكل مباشر على استهلاك الطاقة المحدد المطلوب لاختراق التربة. بالنسبة لتطبيقات الأحمال الثقيلة التي تشتمل على الحصى أو التربة المتجمدة، تشتمل اللقم المتميزة على إدخالات ذات رؤوس كربيد على حواف القطع الرئيسية، مما يؤدي إلى تحسين مقاومة التآكل ومتانة الصدمات بشكل كبير.

3. تصميمات الرحلة المزدوجة والمتغيرة: للتعامل مع الظروف الجيولوجية المعقدة حيث تتناوب طبقات التربة بشكل غير متوقع، تستخدم بعض البتات ذات الدرجة الاحترافية تكوينات الطيران المزدوج - رحلتان حلزونيتان متوازيتان تعملان في نفس الوقت على تحسين كفاءة إخلاء الرقائق وتعزيز استقرار التوجيه أسفل الحفرة. بالإضافة إلى ذلك، توفر التصميمات ذات الدرجات المتغيرة (مسافة أقصر في الأسفل، ومسافة أطول في الأعلى) قوة قطع أكبر أثناء الاختراق الأولي مع تسريع تفريغ الرقاقة في القسم العلوي، مما يمنع تراكم التربة على جدار البئر.

الضوابط التشغيلية وآليات حماية السلامة

إن تشغيل مثقاب الأرض بالبنزين ليس بسيطًا مثل "فتح الخانق والحفر". يحدد عمق نظام حماية السلامة بشكل مباشر عمر المعدات وسلامة المشغل.

التحكم في الخانق وتنظيم سرعة المحرك: تشتمل مجموعة المقبض على أداة تحكم في الخانق من نوع الزناد، متصلة عبر كابل بلوحة الخانق المكربن. يحقق المشغل تعديلًا مستمرًا للسرعة من خلال ضغط الإصبع. تتميز بعض الطرز بوجود زر قفل الخانق بجوار المشغل، مما يسمح بوضع الخانق الثابت أثناء التشغيل المستمر لتقليل إجهاد الإصبع الناتج عن الضغط المستمر.
الحماية من الحمل الزائد - آلية دبوس القص: هذا هو عنصر السلامة الميكانيكية الأكثر أهمية في مثقاب الأرض الذي يعمل بالبنزين. عندما تواجه لقمة الحفر عائقًا غير متوقع تحت الأرض - صخرة كبيرة، أو كتلة جذر كثيفة، أو لوح صلب متجمد - قد يتجاوز عزم المقاومة اللحظية الحدود الهيكلية لعلبة التروس والمحرك. بدون حماية، قد يؤدي ذلك مباشرة إلى كسر أسنان التروس، أو تشوه العمود المرفقي، أو حتى تمزق جسم الماكينة. يتمثل الحل الهندسي في دبوس القص الذي يتم تثبيته عند الوصلة بين عمود دوران الإخراج ولقمة الحفر. يعد هذا مكونًا تم إضعافه ومعايرته عمدًا: عندما يتجاوز عزم المقاومة عتبة الأمان المحددة مسبقًا، ينكسر دبوس القص أولاً، مما يؤدي إلى فصل نظام الدفع فعليًا. تتوقف اللقم عن الدوران على الفور، مما يحمي نظام النقل بأكمله من الفشل الكارثي. يعد استبدال دبوس القص أحد إجراءات الصيانة الروتينية.
نظام الفرامل والتوقف في حالات الطوارئ: تدمج بعض الطرازات المتميزة فرامل طرد مركزي بين القابض وعلبة تروس التخفيض. عندما يقوم المشغل بتحرير دواسة الوقود وتنخفض سرعة المحرك إلى وضع الخمول، تقوم أحذية الفرامل تلقائيًا بتشغيل عمود الإخراج، مما يؤدي إلى توقف لقمة الحفر تمامًا في غضون ثوانٍ. وهذا يمنع وقوع إصابات عرضية عند التلامس عند إعادة وضع الماكينة أو التنقل بين مواقع الحفر.
بيئة العمل ووضعية التشغيل: يتم تشغيل Gasoline Earth Auger في وضعية الوقوف مع إمساك كلتا اليدين بالمقود. تم تحسين المسافة بين المقود وزاوية القبضة ومركز ثقل الماكينة بشكل عام بشكل مريح. من الناحية المثالية، مع توجيه اللقمة عموديًا إلى الأسفل، يجب أن يقع مركز ثقل الماكينة بين يدي المشغل، مما يقلل من جهد عزم الدوران الإضافي المطلوب لمواجهة الميل للأمام أو للخلف.

مبادئ الصيانة والممارسات الهندسية

إن صيانة Gasoline Earth Auger هي في الأساس رعاية محرك ثنائي الأشواط ونظام نقل الحركة الميكانيكي. ويمكن تلخيص مبادئها الأساسية في ثلاث ممارسات رئيسية:

1. نضارة الوقود: يبدأ الوقود ثنائي الشوط المختلط مسبقًا في التحلل بعد 30 يومًا من التخزين، حيث تتبخر الأجزاء الخفيفة وتتشكل اللثة المؤكسدة، مما يؤدي إلى انسداد نفاثات المكربن ​​والممرات بسهولة. توصي أفضل الممارسات الهندسية باستخدام وقود خاص ثنائي الأشواط مثبت بالإيثانول، أو تصريف الخزان وتشغيل المحرك جافًا حتى نفاد المكربن ​​بعد كل جلسة عمل.

2. تنظيف فلتر الهواء: تولد عمليات الحفر غبارًا كبيرًا. تتطلب عناصر مرشح الهواء الرغوي أو الورقي التنظيف اليومي. يتسبب مرشح الهواء المسدود في ظروف خليط غنية، واحتراق غير كامل، وتراكم الكربون المتسارع، وفي النهاية تسجيل الأسطوانة أو الاستيلاء عليها.

3. تزييت علبة التروس: يتم تعبئة علبة التروس المختزلة بشحم تروس متخصص (عادةً شحم يعتمد على الليثيوم من الدرجة الثانية NLGI). يعد الفحص والتجديد المنتظم أمرًا ضروريًا لمنع فشل التروس المبكر بسبب التشغيل الجاف.

الاوجير الارض البنزينإنه أكثر بكثير من مجرد "محرك بنزين بقضيب لولبي" ؛ إنه نظام حفر أرضي متطور يدمج ديناميكيات الاحتراق، وهندسة النقل الميكانيكي، وميكانيكا قطع التربة، وبيئة العمل. تتجلى أناقة تصميمه في المشاركة السلسة للطاقة لقابض الطرد المركزي، وتضخيم عزم الدوران الدقيق لعلبة التروس، ودور دبوس القص كخط دفاع أخير لسلامة الماكينة، والتحكم الدقيق للطيران الحلزوني في تدفق رقائق التربة. فقط من خلال فهم هذه المبادئ التقنية العميقة يمكن للمرء إتقان هذه المعدات وتطبيقها من خلال الصيانة العلمية والتشغيل الفعال.
